Redutor Co. de Zhejiang Donghai, Ltd.desenvolveu soluções de transmissão em todo oUnidade de engrenagens cônicas da série HD, ajudando as indústrias a entender como diferentes estruturas de montagem melhoram a flexibilidade do equipamento, a eficiência da instalação e a confiabilidade operacional.
À medida que a automação industrial continua a se expandir, os projetistas de máquinas estão prestando mais atenção à conexão entre os componentes de acionamento e as estruturas gerais do equipamento. Uma caixa de câmbio não é mais selecionada apenas pelos requisitos de torque e velocidade. Seu método de montagem influencia diretamente o layout da máquina, a conveniência da manutenção, a utilização do espaço e o desempenho a longo prazo.

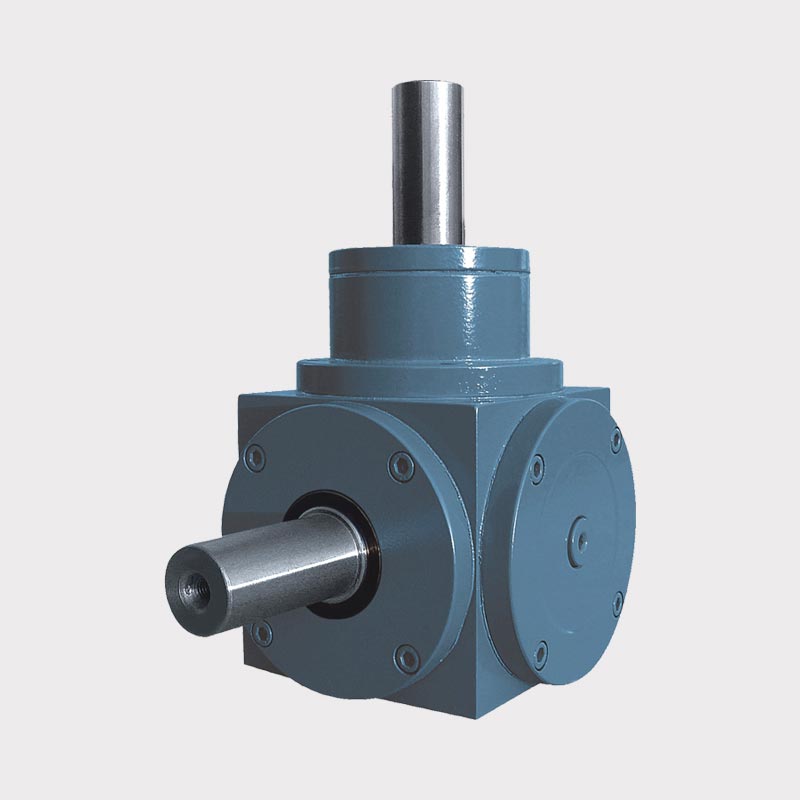

A unidade de engrenagens cônicas da série HD foi projetada com múltiplas configurações de montagem para se adaptar a diferentes aplicações mecânicas. A montagem em pés, a montagem em flange, a montagem em eixo e a montagem em eixo oco oferecem vantagens exclusivas, dependendo do projeto do equipamento.
Para setores como manuseio de materiais, máquinas de embalagem, linhas de produção automatizadas e equipamentos inteligentes, a escolha do estilo de montagem apropriado pode simplificar a instalação e melhorar a integração do sistema.
Máquinas diferentes têm requisitos estruturais diferentes. Alguns necessitam de uma conexão de base estável, enquanto outros requerem instalação compacta em torno de um eixo acionado. A opção de montagem certa pode resolver desafios comuns, incluindo:
Uma estrutura de montagem da caixa de engrenagens bem projetada ajuda a reduzir o estresse mecânico e proporciona uma operação mais suave.
OUnidade de engrenagens cônicas da série HDfornece diversas soluções de montagem que atendem a diferentes layouts industriais. Compreender as características de cada opção permite que engenheiros e projetistas de equipamentos selecionem uma configuração mais adequada.
| Tipo de montagem | Recurso principal | Aplicações adequadas | Vantagem Principal |
|---|---|---|---|
| Pé montado | Caixa de engrenagens fixada através dos pés da base | Transportadores, equipamentos de processamento, máquinas em geral | Estabilidade forte e fácil posicionamento |
| Flange Montado | Conexão direta através de interface de flange | Máquinas compactas e sistemas integrados | Economiza espaço de instalação |
| Eixo montado | Caixa de engrenagens instalada diretamente no eixo da máquina | Acionamentos de transportadores e equipamentos rotativos | Simplifica a estrutura de conexão |
| Eixo oco montado | Eixo acionado inserido diretamente na caixa de engrenagens | Sistemas automatizados e mecanismos compactos | Reduz componentes adicionais de acoplamento |
A montagem por pés continua sendo um dos métodos de instalação de caixas de engrenagens mais tradicionais e amplamente utilizados. Nesta estrutura, o redutor é fixado à estrutura do equipamento através de pés de montagem.
Este projeto oferece excelente suporte mecânico e é frequentemente selecionado para máquinas que exigem operação estável por longos períodos. Equipamentos como transportadores, misturadores e sistemas de processamento industrial frequentemente se beneficiam desse arranjo.
A principal vantagem da montagem por pés é a simplicidade de instalação. As equipes de manutenção podem facilmente inspecionar e substituir componentes porque a posição da caixa de engrenagens está claramente definida dentro da estrutura da máquina.
À medida que os equipamentos industriais se tornam menores e mais integrados, as soluções que economizam espaço tornam-se cada vez mais importantes. A montagem em flange permite que a caixa de engrenagens se conecte diretamente a outros componentes da máquina, reduzindo o espaço estrutural desnecessário.
Esta configuração é comumente encontrada em equipamentos automatizados onde o posicionamento preciso e o design compacto são importantes. Ele ajuda os engenheiros a criar layouts de máquinas mais limpos, mantendo ao mesmo tempo um desempenho confiável da transmissão.
Para sistemas de fabricação inteligentes com áreas de instalação limitadas, a montagem por flange oferece maior flexibilidade durante o projeto do equipamento.
Projetos montados em eixo e montados em eixo oco são especialmente úteis quando a conexão direta entre a caixa de engrenagens e o equipamento acionado é preferida.
Um sistema montado em eixo pode reduzir o número de peças de conexão adicionais, facilitando a montagem geral da estrutura. As configurações de eixo oco vão um passo além, permitindo que o eixo acionado passe diretamente pela caixa de engrenagens, ajudando a reduzir os requisitos de acoplamento e a melhorar a eficiência de espaço.
A unidade de engrenagens cônicas da série HD suporta essas abordagens práticas de instalação, permitindo que diferentes indústrias adaptem os sistemas de transmissão de acordo com seus requisitos mecânicos.
A escolha de uma configuração de montagem depende de vários fatores e não de um único requisito de desempenho. Os projetistas de equipamentos geralmente consideram:
Máquinas compactas podem se beneficiar de estruturas de flange ou eixo oco, enquanto equipamentos maiores podem exigir um suporte mais forte fornecido pela montagem com pés.
Se uma máquina precisar de integração direta com um eixo rotativo, as opções de eixo ou eixo oco podem reduzir a complexidade do sistema de transmissão.
Uma estrutura de montagem não deve apenas apoiar a operação, mas também permitir inspeção e manutenção convenientes durante todo o ciclo de vida do equipamento.
Fatores como vibração, condições de carga e frequência de trabalho podem influenciar o método ideal de instalação da caixa de engrenagens.
Com o crescimento da automação e da fabricação inteligente, os componentes de transmissão estão evoluindo em direção a maior precisão, melhor adaptabilidade e integração mais fácil.
Zhejiang Donghai Redutor Co., Ltd., fundada em 1991, concentra-se em pesquisa, desenvolvimento, produção e aplicação de equipamentos de transmissão há mais de três décadas. A empresa utiliza equipamentos de processamento automatizados e instrumentos de inspeção inteligentes para melhorar a precisão das engrenagens e a consistência do produto.
Sua linha de produtos inclui redutores helicoidais, motoredutores helicoidais e soluções personalizadas de redutores projetadas para atender aos requisitos dos sistemas mecânicos modernos. Essas tecnologias atendem à crescente demanda por componentes de transmissão confiáveis em equipamentos industriais avançados.
O futuro da maquinaria industrial continuará a evoluir em direção a estruturas modulares e soluções personalizadas. As caixas de engrenagens que oferecem diversas opções de montagem podem ajudar os projetistas de equipamentos a responder mais rapidamente às mudanças nos requisitos de produção.
Em vez de utilizar um único método de instalação para cada aplicação, os sistemas de transmissão modernos beneficiam de designs adaptáveis que equilibram desempenho, eficiência de espaço e necessidades de manutenção.
Compreender as diferenças entre as configurações de pé, flange, eixo e eixo oco ajuda os usuários a tomar decisões mais informadas ao planejar sistemas mecânicos. Com sua experiência de longo prazo em tecnologia de transmissão, Zhejiang Donghai Redutor Co., Ltd. continua a desenvolver produtos como o HDUnidade de engrenagem cônica sériepara suportar diversas aplicações industriais e projetos de equipamentos em evolução.
